Projekt wykonawczy mieszkania – jak go wykonać i co zawiera?

Dzisiejszy wpis to kolejny z serii „Projekt idealny”, która jest przewodnikiem o tym jak krok po kroku zaprojektować mieszkanie/dom bez błędów i bolesnej wtopy. W poprzednim poście pisałam o koncepcji projektowej, która jest niezwykle ważnym a często pomijanym krokiem w projektowaniu. Dziś będzie o zagadnieniu, które oprócz wizualizacji zajmują najwięcej czasu w całym procesie projektowym. Ale jest kilka sposobów, aby tę pracę sobie usprawnić i wypracować dobre nawyki przygotowując projekt wykonawczy mieszkania. Przygotowałam też dla Was pliki w pdf do pobrania oraz szablon projektu. O tym wszystkim w poście poniżej.

W SERII “PROJEKT IDEALNY” ZNAJDZIECIE WSZYSTKIE NIEZBĘDNE I NAJWAŻNIEJSZE INFORMACJE O TYM:

1. Jak przygotować i podpisać umowę na prace projektowe, która uchroni Was przed pracą za darmo, zabezpieczy wasze prawa, wskaże dokładny zakres prac i wyjaśni najważniejsze zobowiązania obu stron-> Wszystko na ten temat w artykule „Projekt zacznij od umowy”.
2. Jak wykonać inwentaryzację (pomiar) mieszkania, aby uniknąć błędów już na samym początku. Co warto zabrać ze sobą na inwentaryzację i jak się do niej przygotować? Jak pomierzyć ścianę z oknem, aby wiedzieć czy zmieści się pod nim zabudowa kuchenna? Jak pomierzyć gniazdka i punkty wodne, aby zaplanować łazienkę bez  drogich przeróbek? Jak sprawdzić czy pomiar jest prawidłowy zanim wyjdziecie z mieszkania? –> Wszystko na ten temat w artykule „Jak zmierzyć mieszkanie?”
3. Jak przygotować koncepcje projektowe, które zachwycą klienta, zachęcą do dyskusji i pomogą wybrać najlepszą opcję. Także o tym jak uniknąć błędów w tym ważnym dla dalszej współpracy momencie oraz czym różni się koncepcja od projektu koncepcyjnego -> Wszystko na ten temat w artykule “Koncepcja projektowa”
4. Co powinnien zawierać projekt wykonawczy mieszkania – jakie projekty wykonawcze wchodzą w skład dokumentacji projektowej, ile rysunków to aż nadto i czemu mniej znaczy więcej. Tu znajdziesz wszystko o tym co musisz wykonać w ramach umowy, czego oczekuje klient i jak zrobić to dobrze i profesjonalnie. Dużo praktycznej wiedzy i przykładów z życia.
5. Jak przygotować kosztorys i zaplanować budżet. Ile kosztuje robocizna? Ile materiały? O czym nie zapomnieć wyceniając realizację projektu? -> Wszystko na ten temat w artykule “Kosztorys prac wykończeniowych”.

Projekt wykonawczy mieszkania – mniej znaczy więcej?

Projekt wykonawczy mieszkania to przede wszystkim treść, na którą składa się zarówno rysunek jak i opis. Ważne, aby zawierała wszystkie niezbędne informacje, ale była jednocześnie prosta i czytelna. To nie konkurs na najbardziej kwieciste opisy czy skomplikowane ryciny. Przepastne i bardzo rozbudowane dokumentacje wykonawcze wyglądają imponujące, ale na budowie się po prostu nie sprawdzają i prędzej posłużą za podkładkę pod kawę niż pomoc w realizacji.

Do biura, w którym pracowałam czasem przychodzili klienci z gotowymi projektami, które pod względem opasłości mogłyby śmiało konkurować z “Panem Tadeuszem”. O ile inwestor miał wrażenie dobrze wydanych pieniędzy, o tyle w trakcie przeglądania projektów zastanawiałam się czy chociaż autor wie o co mu chodziło. Pomijając już całą listę błędów jakie takie elaboraty zawierały. O ile więc nie cierpisz na zaniki pamięci, nie musisz a nawet nie powinieneś przygotowywać zbyt szczegółowych rysunków, na których opis całkowicie przesłania projekt. Jeśli uważasz, ze nadmiar informacji uchroni Cie przed błędami czy częstymi wizytami na budowie to jest wręcz odwrotnie. Nigdy nie twórz dokumentacji w nadziei, że wykonawca znajdzie na niej odpowiedzi na wszystkie pytania. Nadzorowanie prac i obecność w mieszkaniu jest częścią projektowania i jeśli się przed tym wzbraniasz możesz od razu przerzucić się na tworzenie science-fiction.

Wypośrodkowanie miedzy treścią niezbędna a śmietnikiem projektowym jest trudna, ale przez wiele lat metodą prób i błędów opracowałam taki zakres dokumentacji, która przekazuje wszystkie ważne informacje ale nie jest nimi przeładowana. W mojej pracy sprawdza się to doskonale, mam więc nadzieje, że będzie to dobra baza do tworzenia Twojego własnego stylu.

Projekt wykonawczy mieszkania – zacznij od szablonu

Niezależnie od tego w jakim programie pracujesz musisz stworzyć szablon, który będzie zawierał informacje na temat projektu. Chodzi o ramę rysunku z logo Twojej firmy, danymi klienta i nazwą projektu. Oto jakie informację powinny znaleźć się na szablonie:

• adres inwestycji
• imię i nazwisko klienta- te dwie powyższe informacje z czasem się zapomina, dobrze jest mieć je zapisane. Szczególnie jak prowadzisz kilka projektów jednocześnie
• dane projektanta i numer telefonu- to ważna informacja do wykonawców, jeśli będą chcieli się z Tobą skontaktować
• data projektu
• nazwa i dane teleadresowe pracowni

To powinno znaleźć się po prawej stronie projektu, gdyż w przypadku druku na formacie A3 to te dane będą widoczne jako pierwsze. Ułatwi to szukanie odpowiedniego projektu:

• nazwa projektu
• skala projektu
• numer planszy- jest to liczba porządkowa, która odpowiada spisowi treści poprzedzający projekt
• miejsce na legendę

Szablon może również zawierać informację, która w pewnym stopniu uchroni Cię przed konsekwencjami jeśli wykonywałeś projekt bez możliwości przeprowadzenia inwentaryzacji. Chodzi o sytuację, kiedy dysponujesz jedynie projektem budowlanym, bo lokal jest na przykład jeszcze w trakcie budowy albo wejście do niego jest niemożliwe. Takie projektowanie obarczone jest dużym ryzykiem błędu i masz prawo bronić się przed ewentualnymi konsekwencjami. Dobrze jeśli więc zaznaczysz to w projekcie np. taką formułką:

“Niniejszy projekt został wykonany na podstawie projektu budowlanego, bez przeprowadzenia inwentaryzacji stanu istniejącego. Przed wykonaniem prac proszę o sprawdzenie wymiarów ze stanem faktycznym. W przypadku odstępstw od projektu należy powiadomić Autora projektu. Za błędy wynikające z różnic w wymiarach, a które nie zostały omówione z Autorem projektu, nie ponosi on odpowiedzialności.”

Oto przykładowy wzór szablonu. Aby ułatwić sobie wstawianie rysunku w tym samym miejscu na wszystkich planszach zaznaczone są linie pomocnicze.

Projekt wykonawczy mieszkania – co powinien zawierać?

Jeśli masz już szablon to możemy przystąpić do przygotowania projektów wykonawczych. O ile nie projektujesz nowego Pałacu Lubomirskich poniższa ilość plansz będzie absolutnym minimum. To czy jest potrzeba dodać ich więcej albo wzbogacić np. elewacjami ścian zależy od skomplikowania projektu. Ale tu również obowiązuje zasada “Mniej znaczy więcej”.

Każdą dokumentację powinien poprzedzać spis treści z numeracją adekwatną do numerów plansz:

1. Koncepcje projektowe – dołącz je do dokumentacji, ponieważ są również częścią procesu projektowego. Pozwalają również zobrazować i przypomnieć jakie były etapy tworzenia ostatecznego projektu. To ważna część Twojej pracy, za którą klient również zapłacił.

     2. Inwentaryzacja – W niej muszą być zawarte wszystkie informacje, które udało Ci się zdobyć w czasie pomiaru mieszkania, czyli punkty elektryczne, hydrauliczne, c.o., nawiewniki, skrzynki teletechniczne i inne. Możesz zaznaczyć również wymiary okien i wysokość parapetów i progów balkonowych.

     3. Układ funkcjonalny – Projekt powinien zawierać ostateczny wygląd mieszkania pod względem funkcjonalnym, wszelkich dokonanych zmian i układu mebli. Niezwykle istotne jest pokazania szczegółowych wymiarów, które pomogą przybliżyć klientowi odległości między meblami i faktyczną przestrzeń pomieszczeń. Możesz dodać opisy, ale nie jest to niezbędne. Proste schematy są zazwyczaj najbardziej zrozumiałe.

     4. Układ ścian i zabudowy g-k – Na projekcie pokaż wszystkie zmiany związane z ingerencją w ściany (czyli wyburzenia i nowe ściany) oraz zabudowy gk, które nie są częścią sufitów podwieszanych. Pamiętaj o wymiarach. Możesz zaznaczyć czy są to wartości przed tynkami czy “na gotowo”.

     5. Projekt elektryki – Projekt powinien zawierać nie tylko wskazanie punktów elektrycznych, ale również opis pozwalający zorientować się co jest gdzie włączane. Zamiast linii prowadzących od włącznika do punktu świetlnego możesz zastosować numeracje lub oznaczenie literami. Oprócz wymiarów należy wskazać wysokości usadowienia gniazdek jeśli są na niestandardowej wysokości.

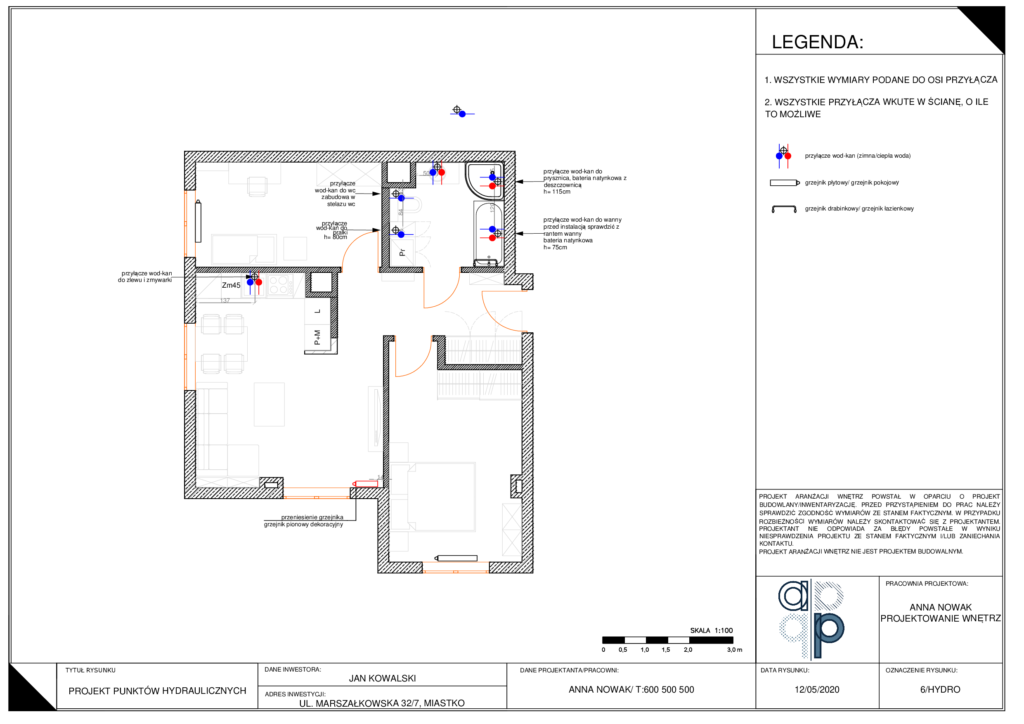

   6. Projekt hydrauliki – Proponuje zaznaczać osie wyprowadzenia punktów hydraulicznych, bo ten punkt jest najłatwiej wyznaczyć na ścianie. Oprócz odległości od narożników podaj również przeznaczenie danego przyłącza oraz wysokość od podłogi. Pamiętaj o grzejnikach. Jeśli są przenoszone to również musisz to zaznaczyć na tym projekcie.

     7. Projekt podłóg – Na projekcie podłóg oprócz rodzaju powierzchni pokaż kierunek układania paneli/deski, miejsce montowania listew przypodłogowych oraz dylatacyjnych. Nie zapomnij o wskazaniu płytki początkowej, od której glazurnik zacznie układać podłogę.

    8. Projekt malowania ścian – Metod pokazania kolorystyki ścian jest wiele. Ja wybrałam taką jak na poniższym obrazku i tak funkcjonuję od wielu lat. Na projekcie oprócz farb wskaż wszystkie materiały, którymi pokryte są ściany czyli np. kamień dekoracyjny, tapeta, lustro, stiuk itp. Ten projekt nie dotyczy łazienki.

     9. Projekt sufitów podwieszanych – Naprawdę nie ma konieczności bardzo szczegółowego rozrysowywania profili aluminiowych czy łączenia płyt gk sufitu podwieszanego. Najważniejsze aby wskazać jego wymiar (zakres) oraz położenie punktów oświetleniowych. Jeśli projektujesz bardziej skomplikowany sufit (wielopoziomowy lub z nietypową krawędzią) dodaj rysunek detalu. Pamiętaj również o wskazaniu miejsca przeprowadzenia listwy LED (np przerywaną pogrubioną linią). Możesz również zaznaczyć, które punkty oświetleniowe maja zapalać się razem.

     10. Projekt zabudowy meblowej – Jeśli nie czujesz się na siłach szczegółowe projektowanie mebli zostaw fachowcom. Do Ciebie należy wskazanie ogólnego zamysłu, wskazanie funkcji mebla oraz podanie wymiarów. Dodaj opis jeśli masz pewność z czego zabudowa ma być wykonana. Ale uprzedzam, że jeśli nie współpracujesz z konkretnym stolarzem to może się okazać, że ten wybrany przez klientów dysponuje innymi próbnikami niż Ty. Ja zawsze dobieram kolorystykę mebli na miejscu i w obecności klienta. I Tobie też to radzę.

     11. Projekt układu płytek – O ile mieszkanie jest proste i nie wymaga dodatkowych rysunków elewacji ścian, łazienka będzie jedynym pomieszczeniem kiedy taki projekt trzeba wykonać. Powinna się tu znaleźć informacja o użytych płytkach, wymiary oraz wskazanie płytek początkowych.

Tak jak pisałam na początku- powyższe projekty to baza, abyś wypracował swój sposób na projekt wykonawczy mieszkania. Zawiera wszelkie informację, które na projekcie MUSZĄ się znaleźć. Rozbudowanie jej zależy od wielkości mieszkania, stopnia skomplikowania projektu i Twojej własnej potrzeby zawarcia dodatkowych informacji. Pamiętaj tylko, że nadmiar nie jest Twoim sprzymierzeńcem. O ile zrobi wrażenie na kliencie, o tyle dostarczy Ci mnóstwa niepotrzebnej pracy (pomyśl co w przypadku konieczności nanoszenia poprawek!) a wykonawcom zagwozdek. Tu trochę jak w życiu sprawdza się powiedzenie, że lepsze jest wrogiem dobrego.
